Υποστήριξη διαστάσεων για καλουπωμένες μπομπίνες πηνίου

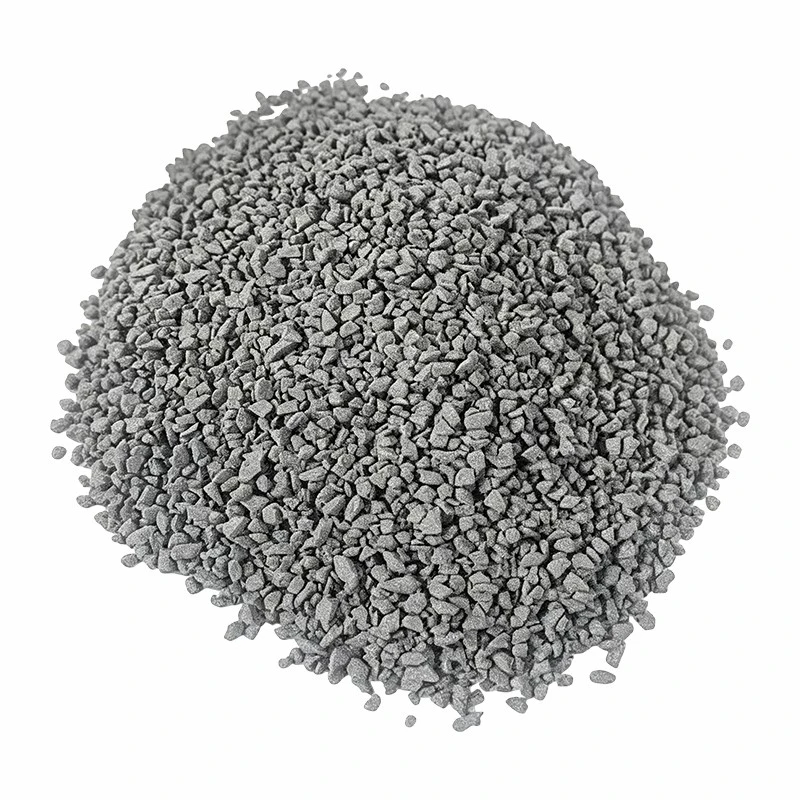

Το μοντέλο 7802-A είναι ένα θερμοσκληρυνόμενο υλικό φαινολικής χύτευσης που προορίζεται για μπομπίνες σε σπειροειδή και σχετικά μονωτικά εξαρτήματα στήριξης. Μπορεί να υποστεί επεξεργασία με χύτευση με έγχυση ή χύτευση μεταφοράς.
Οι μπομπίνες πηνίου μπορεί να περιέχουν σχισμές, οπές, λεπτά τοιχώματα, χαρακτηριστικά τοποθέτησης και δομές συναρμολόγησης. Επομένως, η δυνατότητα ροής του υλικού μπορεί να συνδυαστεί με τις διαστάσεις της μπομπίνας, το πάχος του τοιχώματος, τη διάταξη των αυλακώσεων, τις θέσεις των οπών, τη συνολική δομή και τις συνθήκες καλουπιού.
Το μονωτικό υλικό πηνίου συνδυάζει ηλεκτρική μόνωση, αντοχή στη θερμότητα, μηχανική απόδοση, αντίσταση στη φλόγα και σταθερότητα διαστάσεων. Μπορεί να ληφθεί υπόψη για μπομπίνες με πηνία και σχετικά μονωτικά μέρη που χρησιμοποιούνται σε ηλεκτρικές συσκευές και ηλεκτρικό εξοπλισμό.
Οι πελάτες θα πρέπει να παρέχουν ένα τεχνικό σχέδιο ή ένα φυσικό πρωτότυπο πριν από τη μαζική παραγωγή. Η χύτευση δειγμάτων μπορεί να χρησιμοποιηθεί για τον έλεγχο του σχηματισμού σχισμής, των θέσεων των οπών, των συνολικών διαστάσεων, της δομικής αντοχής και της απόδοσης συναρμολόγησης.
Ιδιότητες μόνωσης και φλόγας
Η πηγή καταγράφει σταθερά αντίσταση επιφάνειας τουλάχιστον 1011 Ω και συντελεστή διηλεκτρικής απώλειας στα 100 Hz όχι περισσότερο από 0,1.
Το υλικό φτάνει σε βαθμό ευφλεκτότητας UL94 V0. Αυτές οι ιδιότητες παρέχουν μια τεκμηριωμένη βάση απόδοσης ηλεκτρισμού και φλόγας-για τις διαμορφωμένες μπομπίνες με πηνίο.
Η τελική έγκριση υλικού θα πρέπει ακόμα να λαμβάνει υπόψη την πραγματική ηλεκτρική λειτουργία, τη δομή της μπομπίνας, τη θερμοκρασία εργασίας, το καλούπι, τον εξοπλισμό επεξεργασίας και τη μέθοδο συναρμολόγησης.
Η πηγή περιέχει διαφορετικές μηχανικές, θερμικές εγγραφές, συρρίκνωση και πυκνότητα. Αυτές οι διαφορές θα πρέπει να επιλυθούν πριν από την έκδοση ενός τελικού δελτίου τεχνικών δεδομένων.
Τιμές απόδοσης που απαιτούν επιβεβαίωση
Η κύρια περιγραφή καταγράφει αντοχή σε κάμψη τουλάχιστον 80 MPa και τάση εφελκυσμού κατά τη θραύση τουλάχιστον 45 MPa. Καταγράφει επίσης μια οδοντωτή αντοχή κρούσης Charpy τουλάχιστον 1,5 kJ/m² και μια μη οδοντωτή αντοχή κρούσης Charpy τουλάχιστον 5,5 kJ/m².
Ο πίνακας παραμέτρων προϊόντος καταγράφει αντίθετα μια αντοχή σε κάμψη τουλάχιστον 130 MPa και μια τάση εφελκυσμού κατά τη θραύση τουλάχιστον 70 MPa.
Η κύρια περιγραφή αναφέρει μια θερμοκρασία εκτροπής θερμότητας υπό φορτίο, Ti 1,8, τουλάχιστον 170 μοιρών. Ο πίνακας παραμέτρων αναφέρει τουλάχιστον 200 μοίρες.
Η κύρια περιγραφή δίνει ένα εύρος συρρίκνωσης καλουπώματος από 0,40% έως 0,60% και πυκνότητα από 1,50 έως 1,60. Ο πίνακας παραμέτρων προϊόντος δίνει ένα εύρος συρρίκνωσης από 0,30% έως 0,50% και πυκνότητα από 1,55 έως 1,65.
Και τα δύο σετ τιμών προέρχονται από το παρεχόμενο υλικό και θα πρέπει να παραμείνουν ορατά μέχρι να επιβεβαιωθούν τα τελικά εγκεκριμένα στοιχεία.
Δείγματα, επιθεώρηση και επαναλαμβανόμενες παραγγελίες
Η Zhejiang Naso Synthesis Co., Ltd. εστιάζει σε φαινολικές ενώσεις καλουπώματος και συναφή θερμοσκληρυνόμενα υλικά. Το προσωπικό πωλήσεων, τεχνικού, παραγωγής και ποιότητας μπορεί να συμμετάσχει σε έργα μπομπίνας με πηνίο.
Η εταιρεία μπορεί να αναπτύξει δείγματα σύμφωνα με σχέδια ή φυσικά πρωτότυπα. Ένα αυτόματο σύστημα παρτίδας και ένα αυτοματοποιημένο σύστημα ελέγχου DCS χρησιμοποιούνται για τη διαχείριση της παραγωγής. Ολοκληρώνεται μια πλήρης επιθεώρηση πριν από τη συσκευασία και μπορεί να γίνει αποδεκτή-επιθεώρηση τρίτου μέρους.
Η ελάχιστη ποσότητα παραγγελίας είναι 1.000 κιλά. Διαφορετικά χρώματα ή μοντέλα μπορούν να συνδυαστούν σε μία ελάχιστη ποσότητα παραγγελίας μετά από συζήτηση.
Η τυπική παραγωγή διαρκεί συνήθως περίπου 7 ημέρες. Τα προσαρμοσμένα προϊόντα χρειάζονται συνήθως περίπου 20 ημέρες, ενώ η ανάπτυξη προσαρμοσμένων δειγμάτων διαρκεί συνήθως περίπου 30 ημέρες.
Η συσκευασία εξαγωγής μπορεί να τακτοποιηθεί σύμφωνα με τις διαστάσεις της μπομπίνας, την ποσότητα, τη μέθοδο στοίβαξης και τις συνθήκες μεταφοράς. Μετά την παράδοση, οι τεχνικές ή ποιοτικές ερωτήσεις μπορούν να λάβουν απάντηση εντός 12 ωρών. Η σελίδα του μονωτικού υλικού πηνίου θα πρέπει να οριστικοποιηθεί μόνο αφού εγκριθούν οι αντικρουόμενες τεχνικές τιμές.
Προδιαγραφές προϊόντος
|
Παράμετρος |
Προσδιορισμός |
|
Μοντέλο προϊόντος |
7802-A |
|
Ηλεκτρικές Ιδιότητες |
Επιφανειακή αντίσταση Μεγαλύτερη ή ίση με 10¹1 Ω. tanδ στα 100 Hz Λιγότερο ή ίσο με 0,1 |
|
Μηχανολογικά Μητρώα |
Κύρια περιγραφή: κάμψη μεγαλύτερη από ή ίση με 80 MPa και εφελκυστική μεγαλύτερη από ή ίση με 45 MPa. πίνακας παραμέτρων: κάμψη μεγαλύτερη ή ίση με 130 MPa και εφελκυσμός μεγαλύτερη ή ίση με 70 MPa |
|
Αρχεία Θερμικής και Φλόγας |
Κύρια περιγραφή: Θερμοκρασία εκτροπής θερμότητας μεγαλύτερη από ή ίση με 170 βαθμούς. πίνακας παραμέτρων: Μεγαλύτερο ή ίσο με 200 μοίρες. UL94 V0 |
|
Φυσικά Μητρώα |
Κύρια περιγραφή: συρρίκνωση 0,40%–0,60%, πυκνότητα 1,50–1,60; πίνακας παραμέτρων: συρρίκνωση 0,30%–0,50%, πυκνότητα 1,55–1,65 |
